Especificación
Características principales:

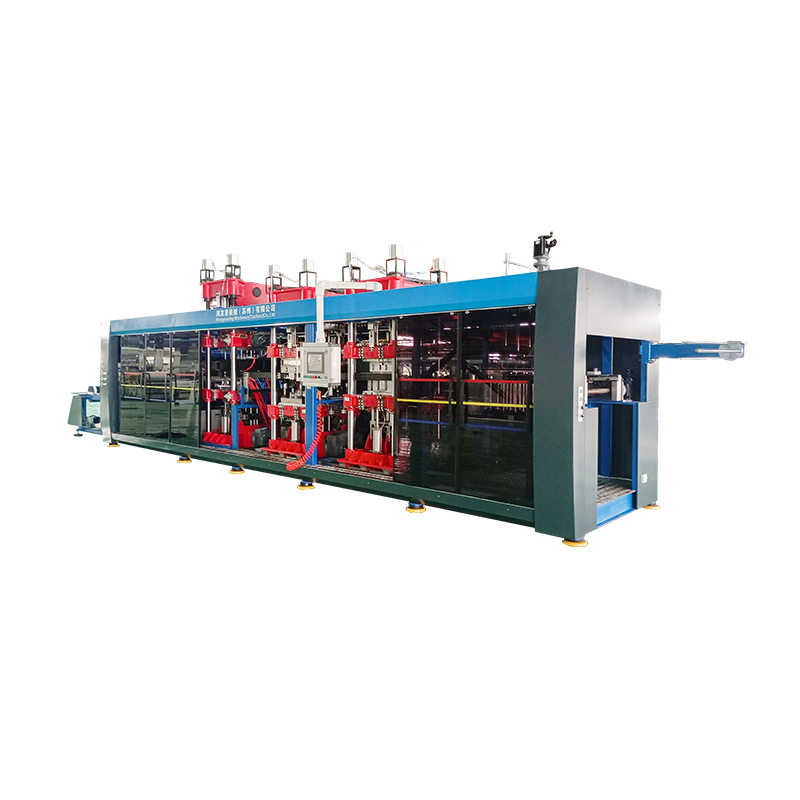

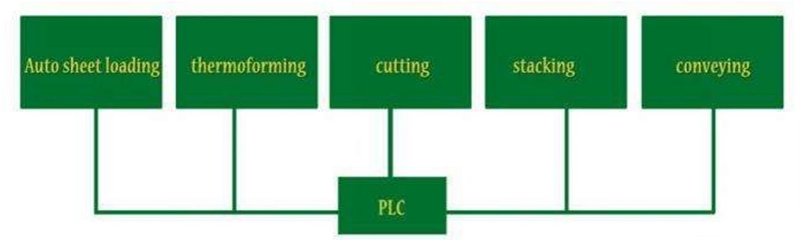

Adoptar el control del PLC, todo el sistema es completamente automático, parámetros digitales
Pantalla, operación fácil
Esta máquina puede producir bandejas de plástico con hojas según la fecha a continuación x
Ser capaz de usar varios tipos de hojas de plásticos
Estructura hidráulica de 4 pilares, más estable, bajo ruido
Alambres de calefacción importados calentador de cerámica, control de temperatura preciso, vida larga
Brindamos un servicio personalizado para usted, la máquina se puede diseñar y
fabricado como su necesidad.
Sistema avanzado de transporte de sábanas de servomotra, longitud de estiramiento
Parámetros técnicos:
| HYX-7185-4 | HYX-520 | ||
| 1 | Material adecuado | PP, PS, PET, PVC, PLA, etc. | |
| 2 | Ancho de material | 450-740 mm | |
| 3 | Espesor de material | 0.15-2 mm | |
| 4 | Max. Área de formación | 710 × 850 mm | 710 × 520 mm |
| 5 | Mínimo Área de formación | 420 × 300 mm | |
| 6 | Max. Área de corte | 690 × 830 mm | 690 × 500 mm |
| 7 | Formando y cortando el trazo de la estación | 0-160 mm | 0-130 mm |
| 8 | Profundidad de formación positiva | 120 mm | |
| 9 | Profundidad de formación negativa | 110 mm | |
| 10 | Accionamiento del mecanismo de apilamiento accidente cerebrovascular | ≤500 mm | |
| 11 | Fuerza máxima de moldeo Estación | 80t (para usar con sistema de calefacción)
| 60T (para usar con el sistema de calefacción de die) |
| 12 | Fuerza máxima de prensa de corte | 38 toneladas | 35 toneladas |
| 13 | Potencia nominal del horno de calefacción | Horne superior 65kW, horno inferior 65kw | Horne superior 45kW, horno inferior 45kw |
| 14 | Método de calentamiento | Superior e inferior, 3 secciones calentamiento | |
| 15 | Consumo de energía real | Alrededor de 40 ~ 60kw/h aproximadamente 30 ~ 50kW/h | |
| 16 | Fuente de alimentación | AC 380V/50Hz (3 N PE) | |
| 17 | Max. Velocidad de producción | 20-30 ciclos/minuto | |
| 18 | Max. Diámetro del rollo/peso | Φ800 mm/500 kg | Φ700 mm/300 kg |
| 19 | Peso de la máquina | 12,000 kg | 9,000 kg |
| 20 | Dimensión (L*W*H) | 11m × 2.3m × 2.5m | 9m × 2.3m × 2.5m |
| Método de enfriamiento | El molde se enfría por agua circulante | ||
| Petición aérea | Suministro de aire ≥3.5m3/min, presión de aire 0.6 ~ 0.8MPa. | ||
| Lista de configuración principal | |||
| No. | Componente electrónico principal | Marcas | |
| 1 | Sistema de control | Delta de Taiwán | |
| 2 | Módulo PLC | Delta de Taiwán | |
| 3 | Pantalla táctil | Pantalla táctil HD Delta de 12 pulgadas | Pantalla táctil HD Delta 10 pulgadas |
| 4 | Sistema de control de temperatura | Delta (control de temperatura inteligente) | |
| 5 | Relé intermedio | Schneider | |
| 6 | Contactor de CA | Schneider | |
| 7 | Interruptor de aire | Delixi | |
| 8 | Motor de servo de la estación de formación | Delta (superior: 5.5kW, inferior: 5.5kw) | Delta (superior: 3kw, inferior: 3kw) |
| 9 | Estación de corte servo motor | Delta (superior: 7.5kW, inferior: 5.5kw) | Delta (superior: 4.5kW, inferior: 3kw) |
| 10 | Punching Station Servo Motor | Delta (superior: 7.5kW, inferior: 7.5kw) | Delta (superior: 4.5kW, inferior: 4.5kw) |
| 11 | Hoja entrega de servomotor | Delta 5.5kw | Delta 3kw |
| 12 | Apilamiento del servo motor | Delta 2kw con freno | |
| 13 | Gabinete de control | Shanghai Tong Ke | |
| 14 | Interruptor fotoeléctrico | Corea Fotek | |
| 15 | Cortina de luz de seguridad | Shanghai pu bang | |
| 16 | Fuente de alimentación de conmutación | Delta de Taiwán | |
| 17 | Calefactor | Ventura conjunta alambre de calentamiento importado, con algodón de aislamiento térmico en el interior, 600 W de infrarrojo de infrarrojo de infrarrojo de 600 W | |
| 18 | Bomba de vacío | Elmo Rietschle V-VC100 | |
| 19 | Válvula positiva | Japón SMC SMC Ultra-High Speed Valve de gran flujo, con un diámetro de 1,5 pulgadas. | |
| 20 | Sistema de enfriamiento | Compresor de Japón Daikin 6P | |
| 21 | Cojinete | Japón NSK | |
| 22 | Guías lineales | Taiwán Hiwin | |
| 23 | Válvula de refuerzo hidráulico | ERC de Japón | |
| 24 | Cilindro de aire | Taiwán Airtac | |
| 25 | Válvula electromagnética | Japón CKD/SMC Taiwán Mindman/Shako | |
| 26 | Valor de vacío | Taiwan Mindman | |
| 27 | Vía de cadena | Aleación de aluminio de grado de aviación | |
| 28 | F.R.L | Japón ERC o SMC | |
| 29 | Sistema de alimentación | Dispositivo de alimentación mecánica automática de doble barra para reducir la intensidad laboral de los trabajadores, 500 kg. | |
| 30 | Carpeta de metal | Tratamiento de pintura | |
| 31 | Cadena de doble fila | Taiwán KMC (El tratamiento de afilado de fábrica reduce la aparición de polvo de plástico). | |
II. Descripción técnica del dispositivo
A. El equipo de formación consiste en el marco de la estructura principal, el sistema de formación de presión positiva y negativa, el sistema de control de temperatura, el sistema de vacío,
Sistema de calefacción, sistema de control de aire, sistema de control eléctrico y PLC, sistema de perforación, apilamiento de descomposición del producto y sistema de rebobinado automático y el sistema de rebobinado automático y
Otros componentes estructurales.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Mantenimiento y otras bases de procesos para garantizar que el dispositivo móvil transmita y transforme el movimiento y la fuerza tenga suficiente fuerza y rigidez. Todas las superficies metálicas se tratan con tratamiento contra la riega y la capa inferior se rocía con pintura contra la riega; Las piezas generales y estándar se utilizan en la estructura para facilitar el mantenimiento posterior y el reemplazo de todas las piezas.
Ⅲ. Sistemas de control/instalaciones de seguridad eléctricas y PLC
El sistema de control eléctrico está controlado por un módulo integrado por PLC. La pantalla táctil industrial se utiliza como HMI (interfaz de máquina humana) y el
Se utiliza la interfaz china. La máquina tiene botones para el funcionamiento y la configuración y modificación de todos los parámetros del proceso, lo que hace que el equipo sea fácil de operar y mantener.
El método de trabajo de toda la máquina se divide en manual/automático, todas las funciones de configuración se operan en la pantalla táctil; Después de que el operador haya colocado los materiales, presione el equipo de inicio automático para completar todo el proceso de proceso de moldeo hasta que se completen el procesamiento y la producción del material en el silo; El manual se usa principalmente para el cambio de moho o el control de la muestra.
El sistema está equipado con múltiples medidas de protección, y cada acción que puede chocarse entre sí se proporciona con protección de control de circuito cerrado y de circuito cerrado.
Diseño de sello protector de la puerta de seguridad, utilizando abertura manual de hebillas, bloqueo manual, rejilla de seguridad instalada en la puerta de protección para mejorar el factor de seguridad del equipo y garantizar la seguridad del personal y la propiedad.
El gabinete de distribución contiene circuitos de protección, que incluyen sobrecorriente, sobretensión, subtensión, cortocircuito y protección contra sobrecarga. El elemento de calentamiento está protegido por un fusible. Para los problemas de seguridad que pueden causar daño al sistema o la pieza de trabajo, hay señales de advertencia o comentarios. El 10% de espacio está reservado en el cuadro de control para futuros cambios. El gabinete eléctrico está equipado con un filtro y un ventilador de enfriamiento protector.
Todos los cables y cables no removables fuera de la caja de la fuente de alimentación están ocultos en la ranura del cable para una fácil apertura y reparación. Si esto no es posible, use una manguera para solucionarla.

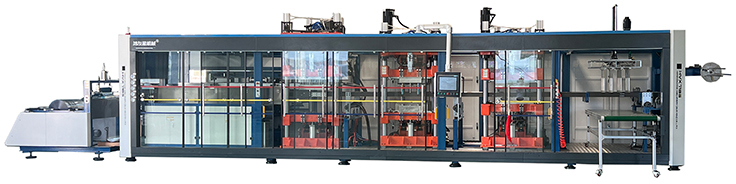

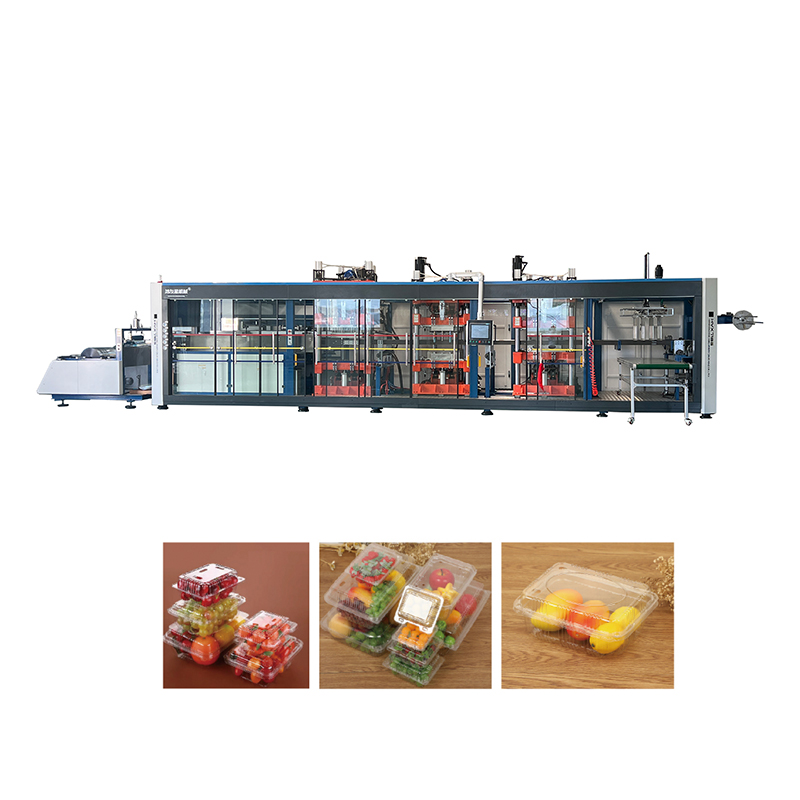

HYX-7185 Máquina de termoformado de cuatro estaciones de presión positiva y negativa totalmente automáticas es un producto cuidadosamente construido combinando tecnología avanzada y años de experiencia en producción. Esta máquina es adecuada para PP, PS, PET, PVC, PLA y otros materiales, y puede satisfacer fácilmente las necesidades de moldeo de diferentes industrias.
Característica principal:
Adaptabilidad de material amplio: la máquina puede manejar una variedad de materiales con un ancho de 450-750 mm y un grosor de 0.15-2.5 mm, que cumple con los requisitos de material en diferentes escenarios de producción.
Área de moldeo grande: el área de moldeo máximo llega a 710
Corte de alta precisión: el área de corte máximo es de 690 x 830 mm, y la fuerza de corte máxima de 80T (utilizada con el sistema de calefacción de moho) asegura los bordes de productos lisos y la alta precisión.
Tecnología de formación de presión positiva y negativa: la máquina adopta tecnología de formación de presión positiva y negativa, con una profundidad de formación de presión positiva de 140 mm y una profundidad de formación de presión negativa de 150 mm, que puede satisfacer las necesidades de moldeo de productos de forma compleja.
Mecanismo de apilamiento eficiente: la carrera del mecanismo de apilamiento puede alcanzar ≤500 mm, lo que facilita el apilamiento y el manejo de productos y mejora la eficiencia de producción.
Ahorro de energía y protección ambiental: utilizando métodos de calefacción de tres etapas superior e inferior, el consumo de energía real es de solo 40-60kW/h, lo que reduce en gran medida los costos de producción.
Producción de alta velocidad: la velocidad de producción máxima puede alcanzar 20-30 veces/minuto, mejorando en gran medida la eficiencia de producción.
Diseño de gran tamaño: el tamaño total de la máquina es de 14 m x 2.3m x 2.5m, y el peso alcanza 22T, asegurando la estabilidad y la durabilidad de la máquina.
Parámetros técnicos:
Potencia nominal: toda la máquina es de 160kW. El horno de calefacción se divide en partes superior e inferior, cada una de 72kW.
Fuente de alimentación: AC380V/50Hz (3 N PE).
Método de enfriamiento: el molde se enfría al circular agua para garantizar la estabilidad del proceso de moldeo y la calidad del producto.
Requisitos de presión del aire: Suministro de aire ≥3.5m³/min, presión de aire 0.6 ~ 0.8MPa para garantizar el funcionamiento normal de la máquina.
Áreas de aplicación:
HYX-7185 La máquina de termoformado de cuatro estaciones Presión y Presión Negativa completamente automática se usa ampliamente en envases de alimentos, equipos médicos, productos electrónicos, auto piezas y otras industrias. Es una herramienta importante para muchas empresas lograr una producción automatizada y eficiente.
